Тестер ISO5658 ASTM 1317 распространения пламени Imo термальный излучающий

Испытатель теплового излучения пламени IMO ISO5658 ASTM 1317

Введение:

SFT IMO Тепловой радиационный испытатель распространения пламенииспользуется для характеристик сгорания строительных материалов, высокоскоростных железнодорожных материалов и судовых материалов.

SFT IMO Тепловой радиационный испытатель распространения пламениизмеряет скорость распространения пламени, тепло зажигания и общее высвобождение тепла в зависимости от расстояния и CEF (критический тепловой поток излучения).

Этот метод испытаний используется для оценки характеристик горения испытательных предметов, установленных вертикально в соответствии с ISO 5658-2 и Res IMO.653.

Испытаемый объект подвергается воздействию соответствующей области рассеивания тепла, определяемой типом сгорания газа теплоотвода, а затем, когда происходит сгорание,значение сигнала измеряется в мВ с помощью калиброванной термопары.

Кроме того, записывается время воспламенения и время сгорания пламени испытываемого объекта в зависимости от расстояния от испытываемого объекта, а также скорость распространения пламени.
Другие предметы испытания включают тепло зажигания (MJ/m2), тепло непрерывного сгорания (MJ/m2), критический тепловой поток излучения (kW/m2), среднюю тепловую активность непрерывного сгорания и общую тепловыделение (kW).

Параметры:

Особенности:

1.SFT IMO Тепловой радиационный испытатель распространения пламенисостоит из четырех основных компонентов: набор держателей лучевой пластины и набор держателей проб. В то же время соедините их друг с другом так, чтобы испытательный образец, лучевая пластина, держатель проб,и пилотный горелка формируют необходимую структуру;
2Радиоактивная панель обеспечивает поверхность излучения размером около 480 мм х 280 мм, а перед поверхностью излучения обеспечивается проволочный сетчатый экран для увеличения излучения;
3. Используйте вентилятор, чтобы обеспечить источник воздуха для панели излучения, и используйте преобразователь частоты для регулировки;
4. Принять пропанный регулятор массового потока для регулирования источника газа, сотрудничать с смесителем Вентури смешивать с воздухом, и обеспечить источник сгорания газа, требуемый радиационной панели;
5. Он обеспечил многоотверстие калибровочной пластины и скользящего тепловизора движущейся трассы, которая может обнаружить, если тепловой поток излучения отвечает стандартным требованиям;
6. Водоохлаждаемый датчик потока теплового излучения используется для измерения кривой потока теплового излучения излучающих панелей;
7. переносное устройство циркуляции охлаждающей воды, которое может убирать поверхностное тепло теплотекомера;
8. керамический трубный горелка может действовать непосредственно на поверхность пробы с открытым пламенем;
9. Принятие метода регулирования ротора потокомера, который может обеспечить керамический трубный горелка с смешанным газом сгорания;
10Контроллер массового потока может легко измерить тепло метана путем измерения критического потока тепла;
11Согласно испытательным стандартам ИМО, для измерения соответствующих параметров, таких как скорость высвобождения тепла, могут быть установлены устройства термопары.
12. Горелка калибровки метана и регулятор массового потока метана могут обеспечивать температуру пламени 1 и 3 КВт;
13. Во время испытания камера может наблюдать и сохранять состояние измерения в программе;
14. Оборудование для испытания свойств распространения пламени оснащено регулируемым под углом зеркалом наблюдения, скорость распространения пламени может наблюдаться через стеклянное зеркало и пробирку во время испытания,и может автоматически записываться переключателем ног;
15Компьютер и стандартное программное обеспечение для испытаний используются для управления процессом испытаний.

Справочные стандарты:

ISO 5658-2: Испытания реакции на огонь Распространение пламени - Часть 2 Боковое распространение на строительные изделия в вертикальной конфигурации;

Резолюция ИМО А. 653 ((16): Рекомендация о процедурах испытаний на воспламеняемость материалов отделки переборки, потолка и палубы;

ASTM E1317: Стандартный метод испытаний на воспламеняемость поверхностных покрытий морских судов;

ASTM E1321: Стандартный метод испытания для определения свойств материала для воспламенения и распространения пламени;

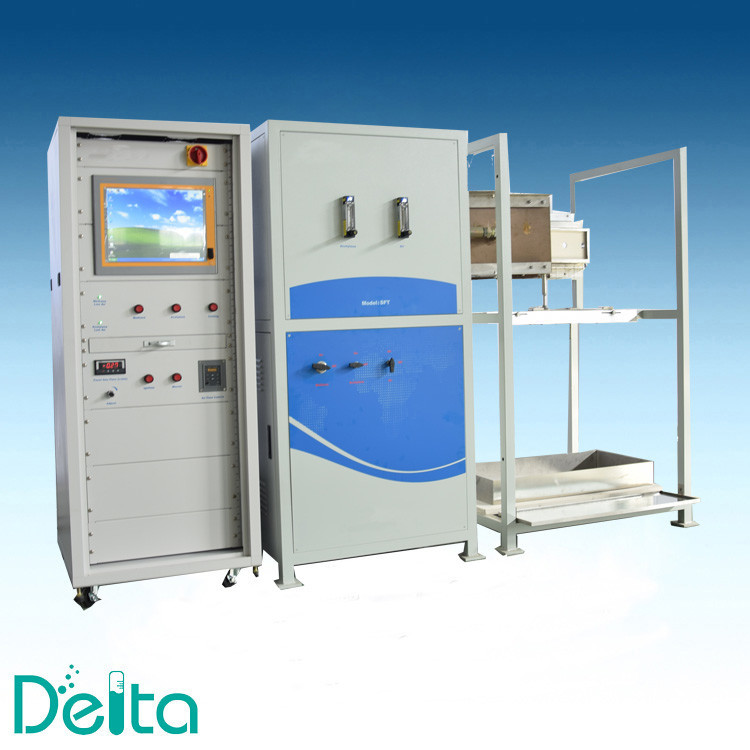

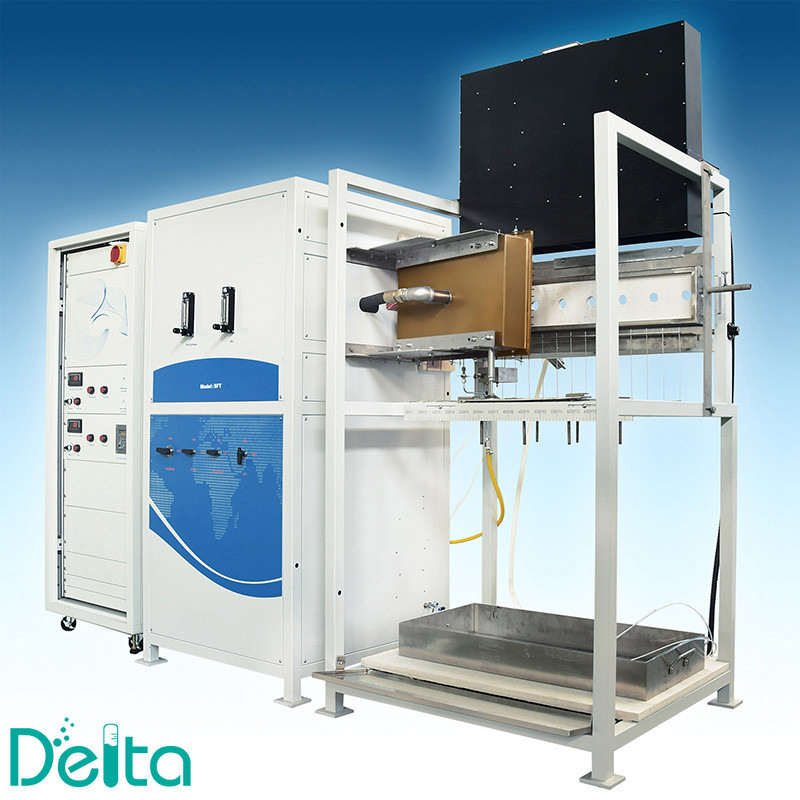

SFT IMO Тепловые измерения распространения лучевого пламени Реальные фотографии:
