Строительный материал BS476-7 Испытатель поверхностного распространения пламени...Модель: BS476-7

Введение:

• Применимо к британским стандартам испытаний строительных материалов и высокого железа для задержки пламени, соответствуют стандартам BS 476-7,метод испытания для определения классификации поверхностного распространения пламени продукции.

• BS 476-7 в основном используется для определения распространения пламени на открытой поверхности стены и потолка.с небольшим пламенем для воспламенения образцов, и определение критического теплового потока.

• Площадь панели излучения составляет 850 × 850 мм, держатель пробы использует метод охлаждения водой, оснащенный калибровочной доской и датчиком теплового потока, который может калибровывать профиль теплового потока.Для лабораторных помещений требуется больше оборудования для испытаний., для сборки испытательного прибора пользователю необходимо иметь больше мер безопасности.

Стандарты

BS 476 Часть 7

Область применения:

• Строительные материалы;

Особенности:

• Данное устройство состоит из радиационной панели, установленной вертикально в окружности и поддерживаемой на раме.

• Радиационная панель загрязнена газовоздушной смесью.

• Радиационная панель имеет квадратный размер 850 мм для пористого огнеупорного типа блока горелки, предназначенного для обеспечения эффективного сгорания смеси воздух-газ-воздух,без возникновения пламени на поверхности панели в эксплуатационных условиях.

• Радиационная панель и ее окружение поддерживаются на раме таким образом, что центр панели находится примерно на 1250±100 мм над уровнем пола.

• Подъемник для образцов и устройство пилотного пламени, установленные на одной стороне аппарата.

• Хранитель образца состоит из водноохлаждаемой стальной рамы с водноохлаждаемыми фасадами.Лицевые пластины перекрывают образцы на 20±2 мм на верхних и нижних краях и над вертикальным краем, прилегающим к панели облучения.

• Для закрепления образца на лицевых пластинах устанавливается пружинная застежка.

• Переносное водоснабжение держателя образца обеспечивает максимальную температуру не более 35°C при выходе из держателя образца.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• Высота держателя образца наклонена так, чтобы его можно было подвигать горизонтально, вдали от поверхности радиационной панели между испытаниями.из испытательного положения в режим ожидания и наоборот.

• Пилотный горелка состоит из стальной трубы.

• Газовые и воздушные трубы к радиационной панели содержат потокометры, регуляторы давления, клапаны управления и устройства безопасности.

• Теплопоток: диапазон: 0 ~ 50 кВт/м2; поверхностная эмиссивность:ɛ=0,95±0.05.

• Изобретённая калибровочная доска с держателем, калиброванным тепловизометром и установкой.

Параметры:

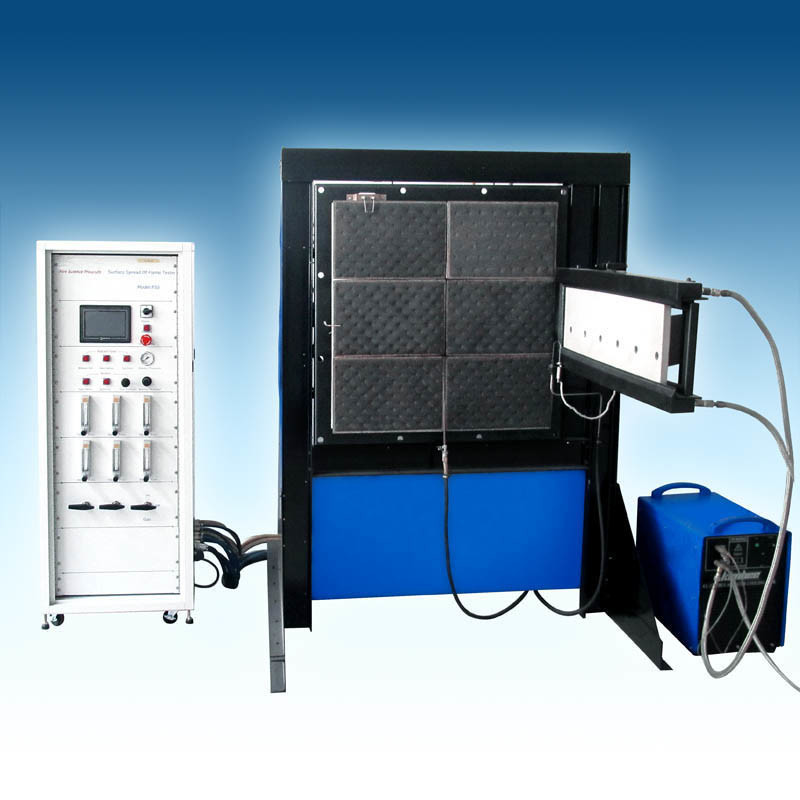

BS476-7 Испытатель распространения пламени на поверхности Реальная картина:
