IMO ISO5658 ASTM E1317 Строительная продукция Imo Вертикальный испытатель распространения пламени

Введение:

•  Измеритель вертикального распространения пламени ИМО используется для оценки характеристик сгорания строительных материалов и судовых материалов и измерения скорости распространения пламени, пламени для зажигания на расстояниях,CFE (критический поток при тушении) и общее высвобождение тепла.

• This test method is originated from ISO 5658-2 (Reaction to fire tests–Spread of flame- Part 2 Lateral spread on building products in vertical configuration) and measures combustion characteristics of vertical specimen (155mmX800mm).

• Образец подвергается воздействию разумного поля радиационного тепла и измеряется с помощью термопары для выхлопных газов, калиброванных в течение процесса сгорания в единицах мВ.

• Измеритель вертикального распространения пламени ИМОзаписывает скорость распространения пламени после этого записывает время зажигания и тушения пламени для каждого расстояния образцов.Тепло для длительного сжигания (MJ/m2), Критический поток при тушении (kW/m2), Средняя теплота при длительном сжигании (MJ/m2), Общий выброс тепла (kW) и так далее.

Справочные стандарты:

• ISO 5658-2: Реакция на испытания на огне ¢Распространение пламени - Часть 2 Боковое распространение на строительные изделия в вертикальной конфигурации;
• Резолюция ИМО А. 653 ((16): Рекомендация о процедурах испытаний на воспламеняемость материалов отделки переборки, потолка и палубы;
• ASTM E 1317: Стандартный метод испытаний на воспламеняемость поверхностных покрытий морских судов;

Спецификации:

• Рельсы для легкого измерения теплового потока радиационной панели с интервалом 50 мм;
• Программа ИМО для облегчения всех калибровок и испытаний, а также для печати результатов по стандартам (ИМО, ISO);
• Регулятор температуры радиационной панели: оборудование для предотвращения пламени обратно к задней стороне радиационной панели, проверки внутренней температуры радиационной панели и автоматического блокирования газа Sol.v/v при обратном потоке пламени;
• MFC (Mass Flow Controller) для легкого измерения количества тепла метанового газа при измерении критического теплового потока;
• взрывозащитные варианты всех систем управления для обеспечения безопасности в процессе сгорания в радиационной панели, а также контрольный клапан и его клапан отключения газа (соленоидный клапан) для предотвращения обратного потока в газопроводе;
• Камера для наблюдения и сохранения условий испытания в программе во время испытаний;
• Выхлоп: 0,01 м3/с;
• Размер: 1650*810*1985 мм, 300 кг;
• Источник питания: 220 Вт переменного тока, 60 Гц, 10 А;
• Источник газа: газ пропан, газ метан, газ ацетилен, сжатый воздух;

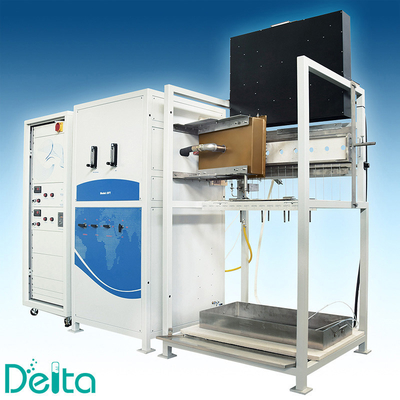

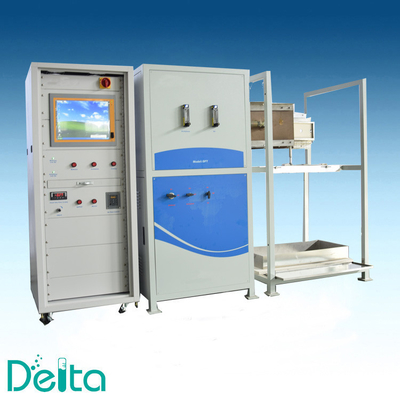

IMO ISO5658 ASTM E1317 Строительная продукция Imo Вертикальный испытатель распространения пламениРеальная картина:
