Far 25.853 Boeing Bss 7365 Авиационные материалы Огневые испытания

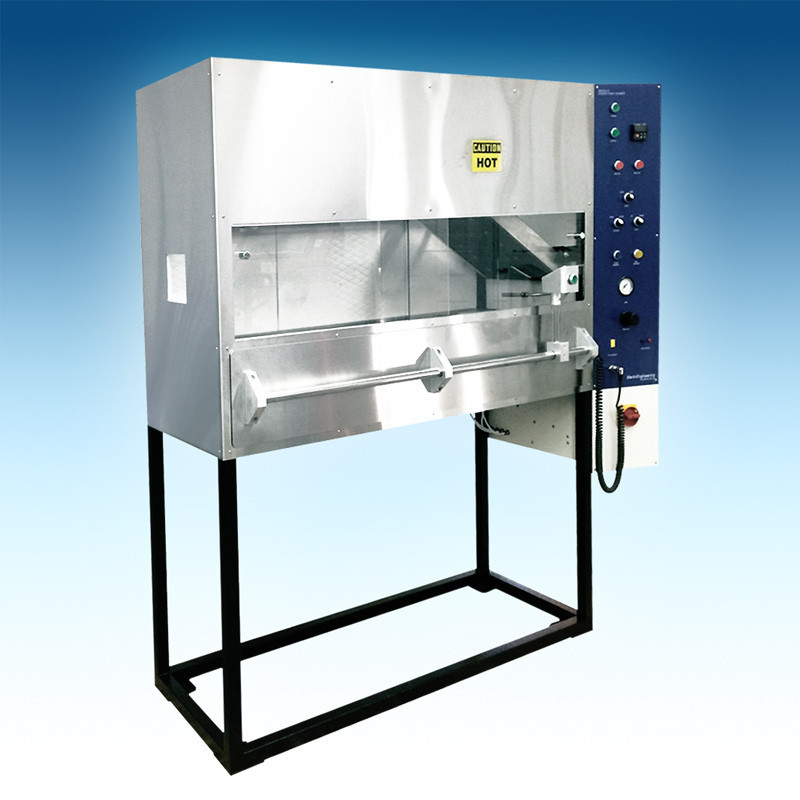

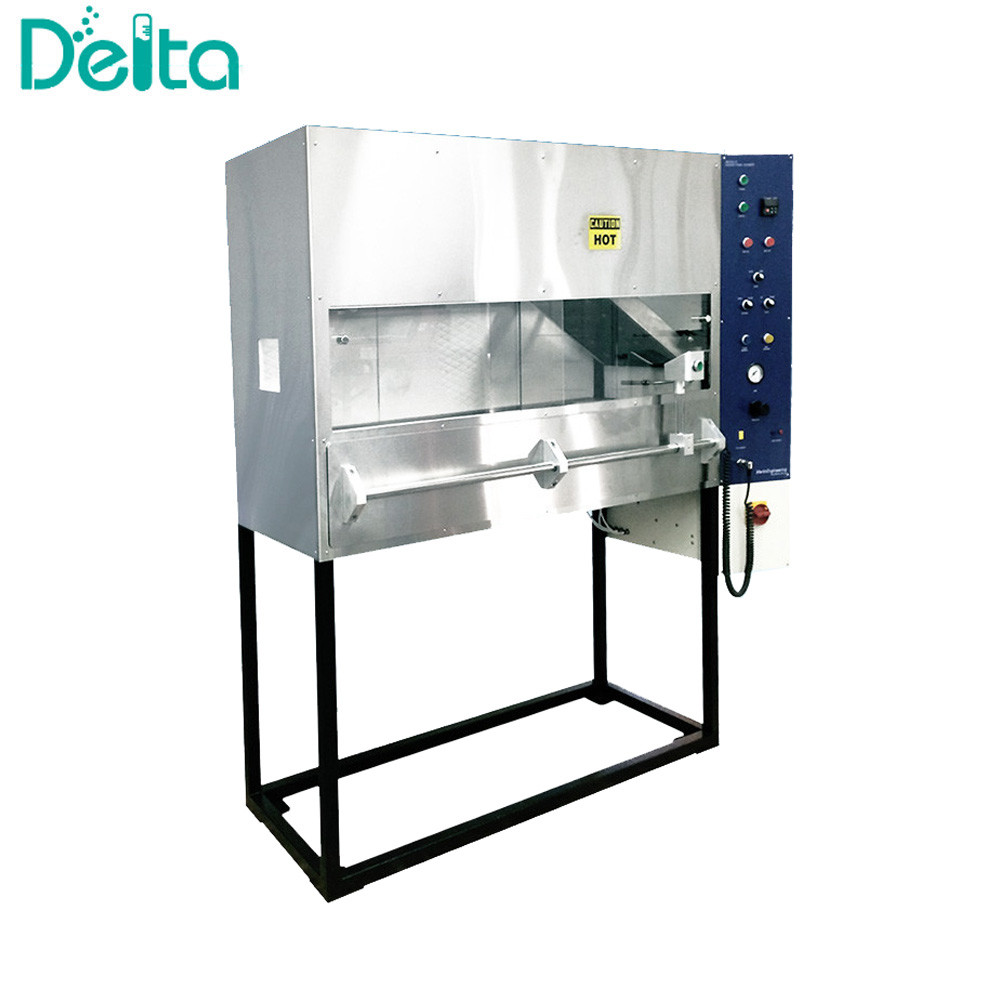

FAR 25.853 Boeing BSS 7365 Огнеиспытательное оборудование для авиационных материалов

Введение:
FAR 25.853 Boeing BSS 7365 Огнеиспытательное оборудование для авиационных материалов, согласно FAR часть 25 Приложение F часть VI, is designed to evaluate the flammability and flame propagation characteristics of thermal or acoustic insulation material used in an aircraft cabin when exposed to an electric radiant heat source and a defined flame source.

FAR 25.853 Огнеиспытательное оборудование состоит из:

• Испытательная камера из нержавеющей стали и с внутренней 0,5-дюймовой огнеупорной доской.
• Источник радиационного тепла представляет собой трехфазную электрическую нагревательную плиту 400VAC с регулировкой температуры PID и точностью регулирования температуры 0,1 градуса.
• Источник лучевого тепла установлен в раму с шестью 76 мм широкими лучевыми полосками.с длинной стороной, перпендикулярной электрической нагревательной пластине, способной выдерживать рабочую температуру не менее 704 градусов.
• Пластинку излучения помещают в испытательную камеру под углом 30 градусов к горизонтальной плоскости образца.
• Установлен пневматический раздвижной стол, позволяющий пользователю автоматически управлять входом и выходом образца.
• Горелка - это осисимметричный горелка пропан-воздух с диафрагмой 0,15 мм с устройством предварительного смешивания Вентури.
• Подвижная горелка (пневматический привод), которая позволяет пламени быть горизонтальной и не менее чем на 51 мм выше плоскости образца.
• Термопара, которая может быть вставлена на задней стороне корпуса, на расстоянии 279 мм от задней стены корпуса, 292 мм от правой стороны стены корпуса и расположена на 51 мм ниже пластинки излучения,с точностью до 2 градусов.
• Водоохлаждаемый теплотекомер с диапазоном измерений от 0 до 50 КВт/м2, оборудованный системой самоохлаждения водой.
• Калибровочная рама имеет три разъема диаметром 25,4 мм через опорную пластину,Центр первого разъема 191±3 мм от поверхности тепловой пластинки излучения, а центр двух соседних разъемов 51 мм друг от друга..
• Предоставляет два носителя образцов, два носителя образцов, один стандартный тип и один короткий тип для испытаний крючком и петлей.
• Оборудована системой сбора данных и программным обеспечением.
