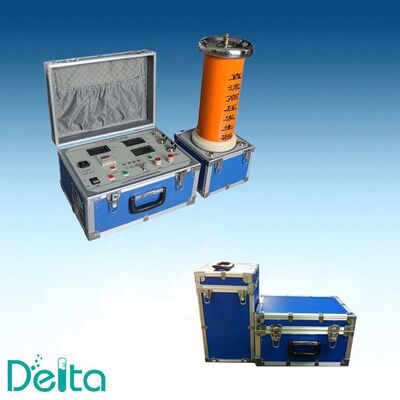

ВНабор испытаний высокого напряжения ZGF-400kV/3mA DCявляется серийным возбужденным, изолированным маслом генератором постоянного тока высокого напряжения, предназначенным для полевых и лабораторных испытаний кабелей питания класса 110 кВ и 220 кВ, цинковых оксидов, изоляторов,Трансформаторы и коммутаторыОн обеспечивает непрерывно регулируемый выход 0-400 кВ постоянного тока при номинальном токе 3mA, с 0.75 U1mA функция автоматического измерения эталонного напряжения для испытания тока утечки MOA (задержка оксида металла).

Применение

Испытания напряжения постоянного тока остаются наиболее практичным методом оценки изоляционного состояния наполненных маслом кабелей, старых кабелей XLPE, где испытания переменного тока не доступны,и для измерения эталонного напряжения 1mA (U1mA) и 0.75 U1mA течения утечки оксидов цинка. 400kV/3mA охватывает 220kV и 110kV кабельных систем с комфортным маржом,В то время как легкая модульная конструкция позволяет двух техников переносить блок в подстанции и кабельные траншеи..

Основные особенности

• Постоянно регулируемый выход от 0 до 400 кВ постоянного тока, номинальный ток 3mA
• Автоматическое испытание MOA: измеряет U1mA и 0,75 U1mA течения утечки, рассчитывает соотношение и печатает результат
• Высокая устойчивость при емкостной нагрузке; коэффициент риппли лучше 0,5% при номинальной мощности
• Защита от перенапряжения, перенапряжения и нулевого запуска с автоматическим запуском
• Большой ЖК-дисплей с китайским/английским меню, напряжением в реальном времени и кривыми тока
• Интегральная 0,75 U1mA одноключевая работа для испытаний блокировщика
• Нефтяной резервуар высокого напряжения с воздушно- или маслоохлажденным трансформатором
• Переносная модульная конструкция: резервуар ВВ, блок управления и соединительные кабели в отдельных корпусах

Технические спецификации

Стандартные аксессуары

• Накрытый маслом HV-генераторный резервуар с HV-выходной накладкой
• Цифровой блок управления с ЖК-дисплеем и принтером
• Выпускная стержня номинальной мощности 400 кВ
• Микроамперметры и защищенные измерительные кабели
• Кабели заземляющие и заземляющие прут
• Запасные уплотнители и воронка для наполнения масла
• Руководство по эксплуатации и обслуживанию на английском языке
• Заводской протокол испытаний и сертификат калибровки

Стандарты испытаний

Комплект предназначен для поддержки испытаний в соответствии с IEC 60060-1 (техники испытаний высокого напряжения),IEC 60076-3 (уровни изоляции силовых трансформаторов) и DL/T 596 (превентивное испытание силового оборудования)Для испытаний цинкокислого ареста процедуры U1mA и 0,75 U1mA следуют IEC 60099-5 и GB 11032.

Зачем выбрать этот набор?

Каждый агрегат собирается, наполняется маслом и работает при номинальном напряжении в течение 1 часа до поставки, при этом форма волны испытания и ток утечки фиксируются в производственном отчете.Управляющий блок хранит последние 50 записей испытанийМы поставляем 220V / 50Hz и 110V / 60Hz версии ввода, и могут предоставить положительный полярность выход по запросу.

Частые вопросы

Вопрос: Может ли набор тестировать кабели 220 кВ?
Ответ: Да. 400 кВ постоянного тока покрывает напряжение испытания постоянного тока для кабелей класса 220 кВ с маржой.и мы можем процитировать модель 5mA, если потребуется.

Вопрос: Включается ли спускный стержень?
Ответ: Да, в стандартный объем поставки входит 400-киловольтовая выпускная труба с земляным свинцом.

Вопрос: Какова гарантия?
О: Однолетняя гарантия на полный комплект, с пожизненным техническим консультированием и поставкой запасных частей в течение десяти лет.
