Трехфазный анализатор качества питания, регистратор данных качества питания

Трехфазный анализатор качества питания, регистратор данных качества питания

Введение:

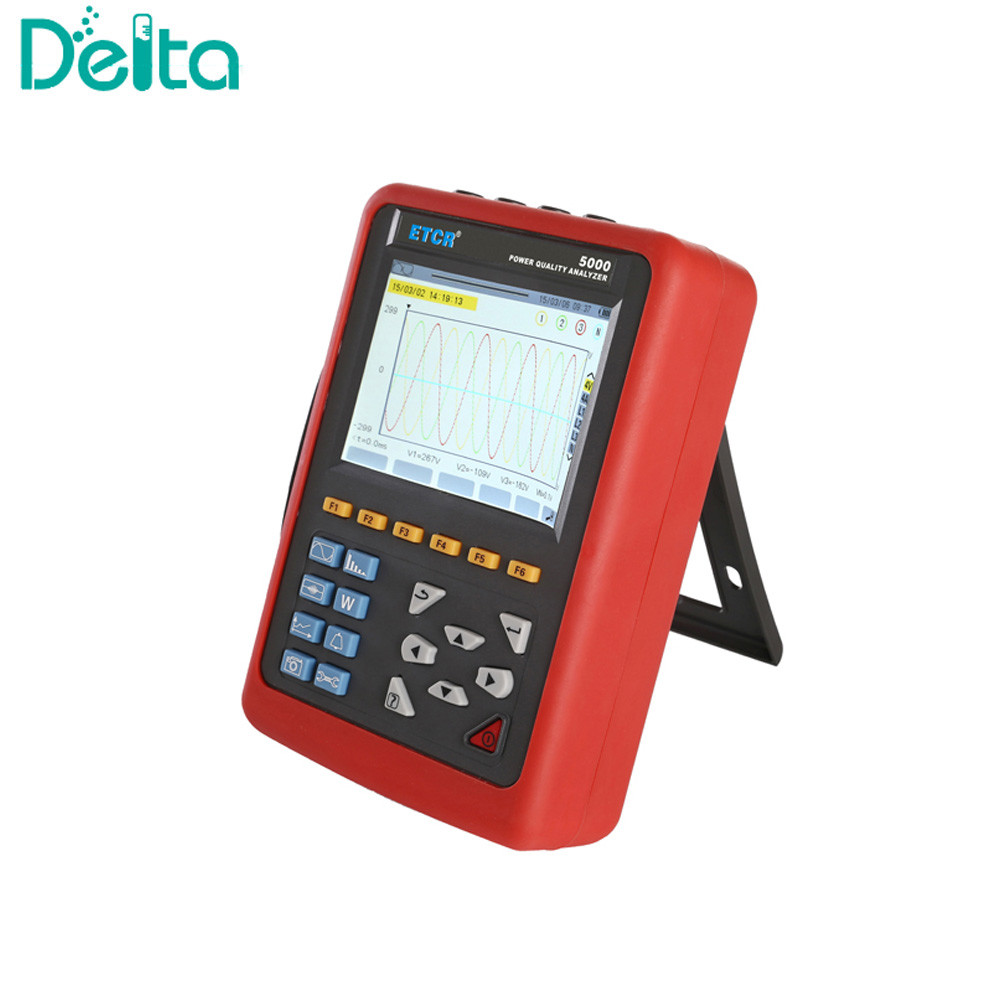

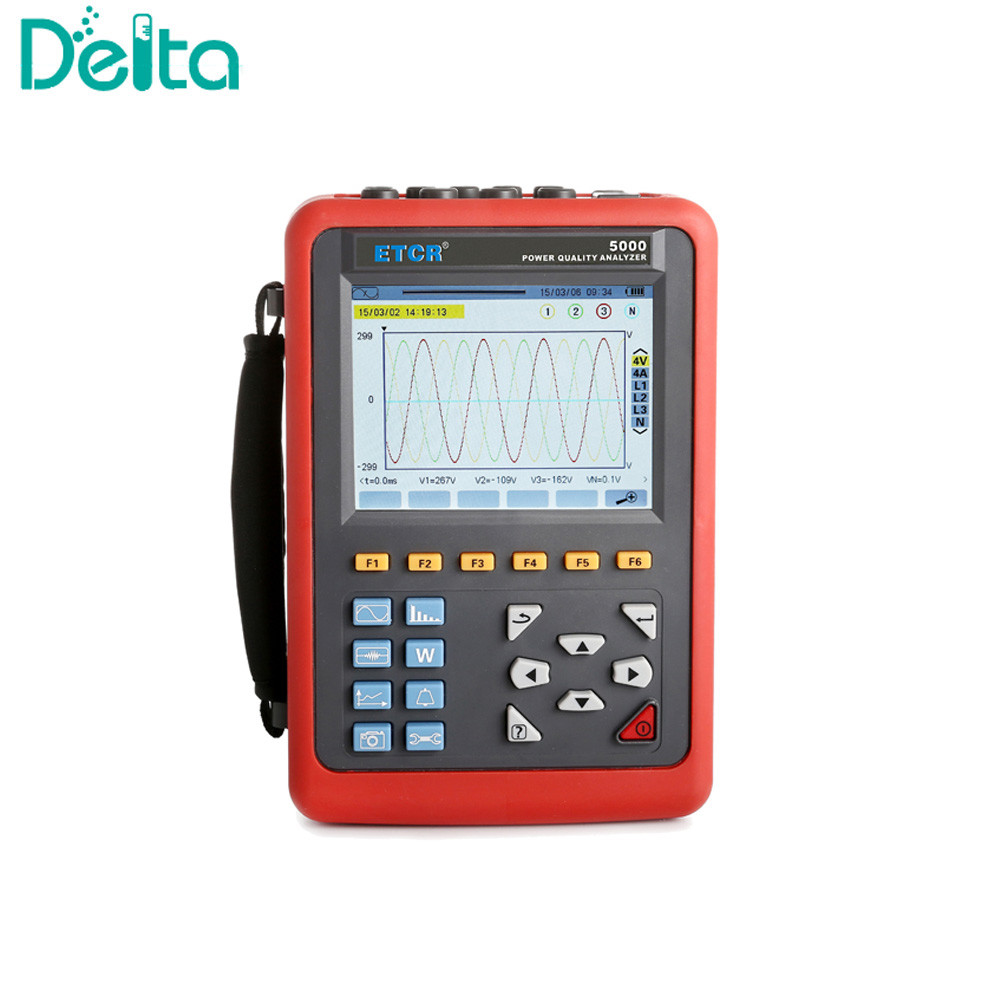

ETCR-5000Трехфазный анализатор качества питания, регистратор данных качества питанияспециально разработанные для комплексного анализа и диагностики всех электрических параметров напряжения, тока, мощности, мощности, гармонических и фазовых.


Он распространяется на электроэнергетическую промышленность, нефтехимию, металлургию, железные дороги, горнодобывающие предприятия, научно-исследовательские учреждения и метрологический отдел.
ETCR-5000 3-фазный анализатор качества питания Регистратор данных качества питанияподходит дляполевые испытания в три фазы, многофункциональные и интеллектуальные, сжатые работы человека и машины.

Параметры:

Фактор влияния	Испытательный элемент	Базовое состояние	Условия работы
Температура окружающей среды	Все параметры	(23±2) °C	-10°C~40°C
Относительная влажность	Все параметры	40% ~ 60%	< 80%
Фазовое-нейтральное напряжение	Все параметры	(100±1%) V	1.0V ~ 1000V
Фазовое напряжение	Действительное RMS фазовое напряжение	(200±1%) V	1.0V ~ 2000V
Текущий	Истинный ток RMS	(5±1%) А	10mA ~ 1000A
Сетевая частота	Все параметры	50Hz±0,1Hz	40Hz ~ 70Hz
Сдвиг фазы	Активная мощность и активная энергия	Cosφ=1	Косφ: 0,2 ~ 1.0
	Реактивная мощность и реактивная энергия	Sinφ=1	Sinφ: 0,2 ~ 1.0
Гармоническая	Все параметры	< 0,1%	00,0% ~ 100%
Неравновесие напряжения	Все параметры	< 10%	00,0% ~ 100%
Рабочее напряжение устройства	Все параметры	DC9.8V±0.1V	DC9.5V~10.5V
Внешнее электрическое поле, магнитное поле	Все параметры	Не следует употреблять
Положение испытания	Измеренные соответствующие параметры тока	Проверенная проволока в центре зажима.

Электрическое питание	Зарядное литий-ионное аккумуляторное устройство 9,6 В, резервное зарядное устройство.
Индикатор батареи	Если напряжение слишком низкое, автоматическое отключение через 1 минуту.
Потребление энергии	Потребление тока при нормальном испытании 490 мА при непрерывной работе в течение 8 часов.
Режим отображения	Цветовой ЖК-экран, 640*480*5,6 дюйма, диапазон дисплея: 116*88 мм.

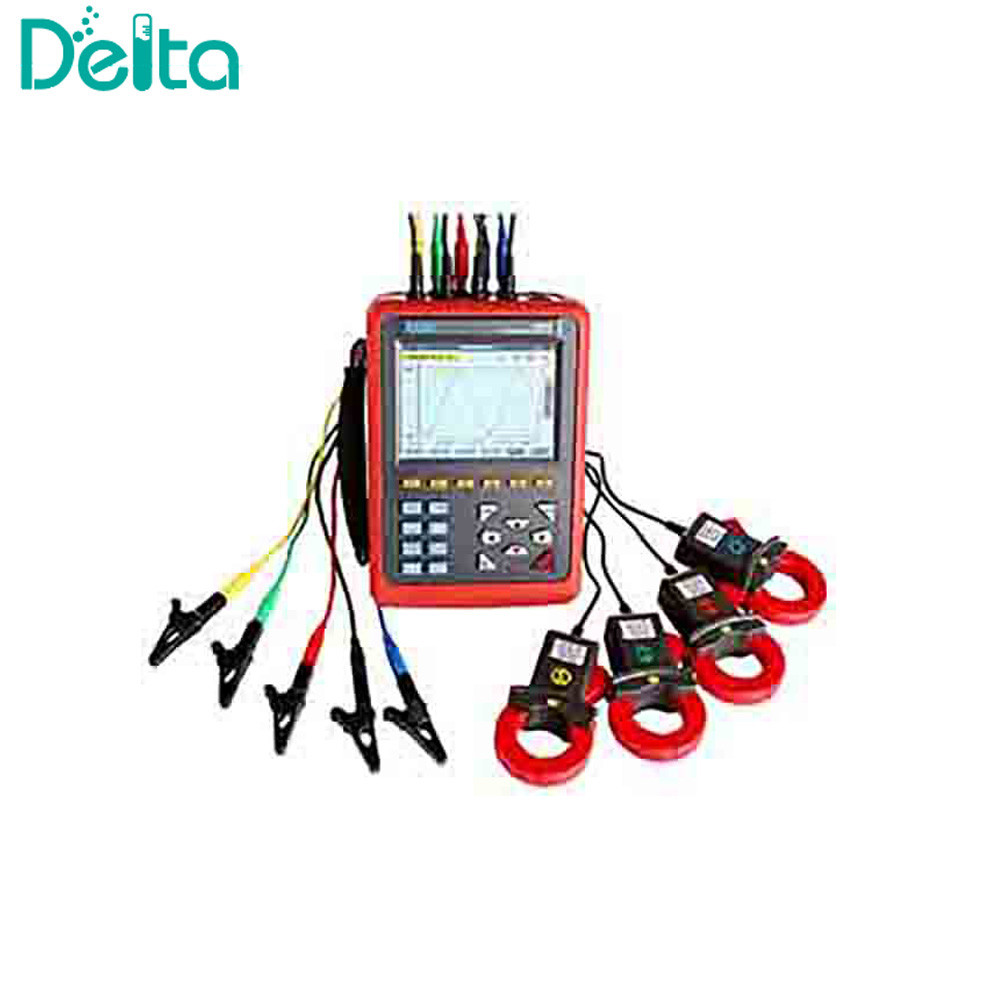

Размер зажима	008 небольшая застежка для острых токов: 7,5 мм*13 мм; 040 Круговая зажимка: 35mm*40mm; 068 круговой токовой зажим: 68mm*68mm;
Размеры прибора	Л*В*Х: 240 мм*170 мм*68 мм.

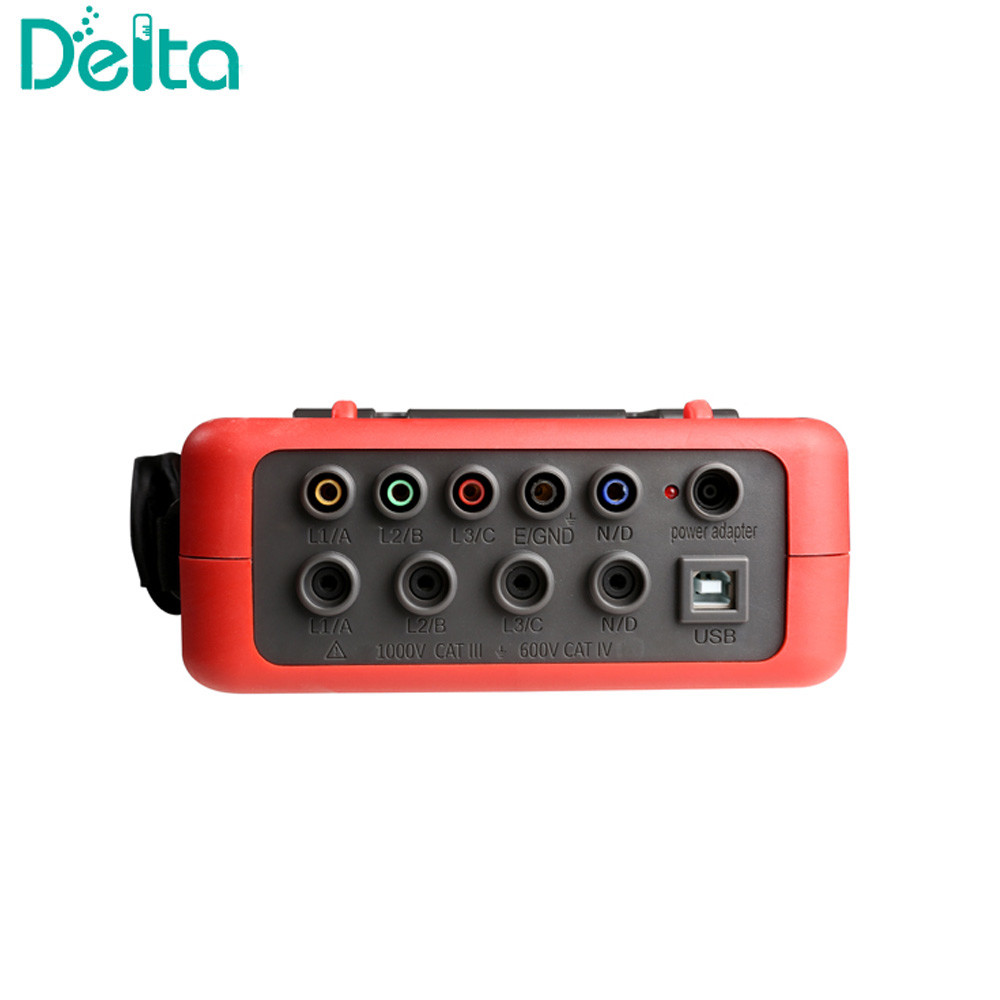

Количество каналов	4U/4I.
Фазовое напряжение	1.0В~2000В.
Фазовое-нейтральное напряжение	1.0В~1000В.
Текущий	008 токовой зажим: 10mA~10.0A; 040 тока зажима: 0,10A ~ 100A; 068 токовой зажим: 1,0A~1000A; Опциональный трансформатор тока: входный ток прибора 1mA ~ 500mA.
Частота	40Hz ~ 70Hz.
Параметры электроэнергии	W, VA, Var, PF, DPF, cosφ, tanφ.
Энергетические параметры	Что, Вар, Вах.
Гармоническая	Ордер 0-50.
Общее гармоническое искажение	Ордер 0-50, каждая фаза.
Экспертный режим	- Да, это так.
Количество временных записей	150 комплектов.
Фликер напряжения	- Да, это так.
Начальный режим	Да, 100 секунд.
3 фазы дисбаланса	- Да, это так.
Запись	300 дней ((одновременная запись 20 параметров, запись одной точки каждые 5 секунд).
Минимальная/максимальная зафиксированная величина	Измерение максимальных и минимальных значений за определенный период времени.
Сигнализация	40 различных типов параметров, 12 800 установок сигнализации.
Пик	- Да, это так.
Дисплей диаграммы фазора	Автоматически.
Пропускная способность снимков	60.
Язык меню	Английский/китайский.
Коммуникация	USB-код.
Автоматическое отключение	При запуске кампании тревоги или поиске переходных явлений, захвате вспышки тока или записи тренда, устройство не выключается автоматически.
	В другом режиме испытания 15 минут без нажатия клавиш, автоматическое выключение после просьбы 1 минуты.
Функция подсветки	Да, подходит для ночного и темного использования.

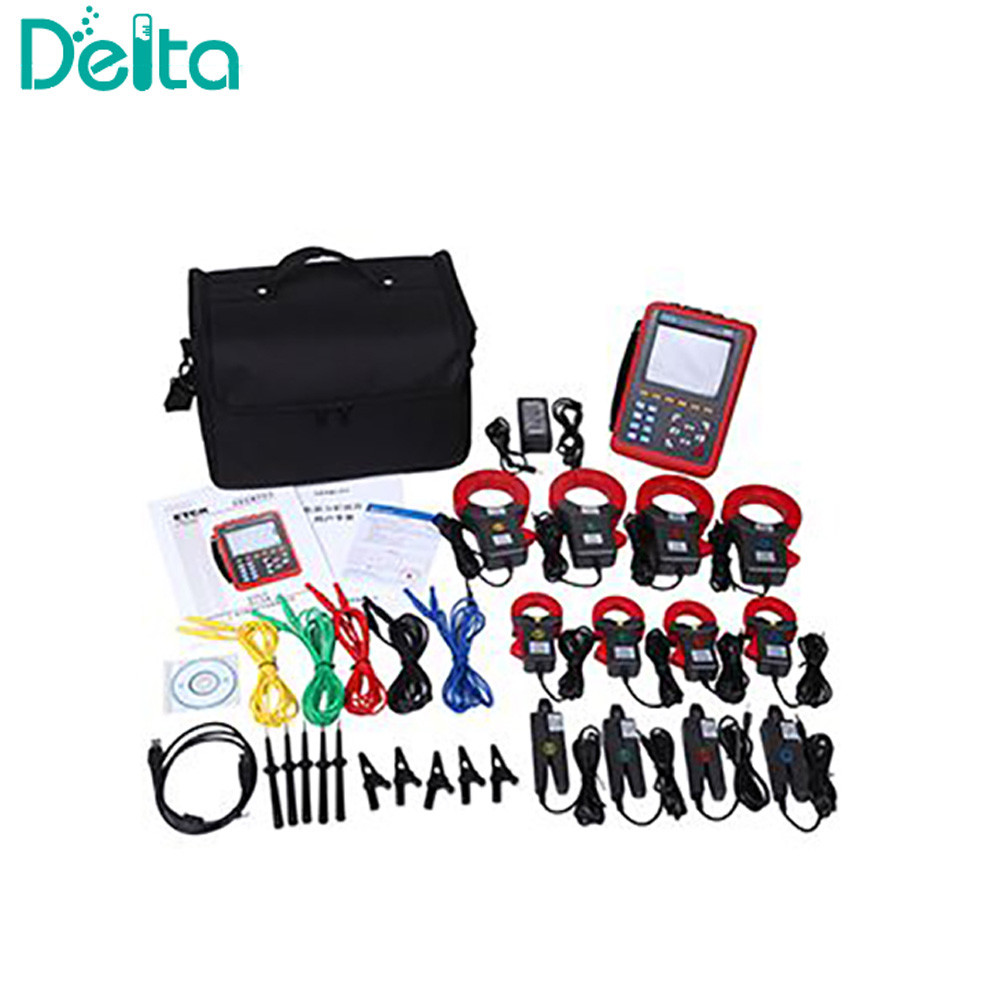

Вес	Хозяин: 1,6 кг (с батареей).
	008 малый зажим для острых токов: 170g*4;
	040 круговой токовой зажим: 190g*4;
	068 круговой токовой зажим: 510g*4;
	Испытательные провода и адаптер питания: 900 г;
	Общий вес: около 10,5 кг (с упаковкой).
Длина испытательного провода напряжения	Три метра.
Длина провода датчика тока	Два метра.
Рабочая температура и влажность	-10°C~40°C; менее 80% Rh.
Окружающая среда хранения	-10°C~60°C; менее 70% Rh.
Импеданс ввода	Импеданс ввода испытательного напряжения: 1MΩ.
Выдерживать напряжение	Выдерживать синусоидное переменное напряжение 3700V/50Hz в течение 1 минуты между проводами прибора и оболочкой.
Изоляция	Между проводами прибора и оболочкой ≥ 10MΩ.
Структура	Двойная изоляция, с вибрационно-защищенной оболочкой.
Безопасные правила	IEC 61010 1000V категория III / 600V категория IV, IEC 61010-031, IEC 61326, Степень загрязнения: 2.
Размер упаковки	400*270*270 мм) (L*W*H)
Вес	8 кг

Функции:
Дисплей волнообразной формы в режиме реального времени (4 канала напряжения/4 канала тока).
Истинные значения RMS напряжений и токов.
Компоненты напряжения постоянного тока.
Пиковые значения тока и напряжения.
Минимальные и максимальные значения тока и напряжения RMS для полуцикла.
Диаграмма фазора.
Измерение каждой гармонии до порядка 50.
Барные диаграммы показывают гармоническое соотношение тока и напряжения каждой фазы.
Общее гармоническое искажение (THD).
Активная, реактивная, видимая мощность, по фазам и накопительным.
Активная, реактивная, видимая энергия, по фазам и кумулятивной.
Трансформатор К-фактор.
Факторы мощности (PF) и коэффициенты смещения (DPF или COSΦ).
Краткосрочное мерцание напряжения (PST).
Трёхфазное дисбаланс (ток и напряжение).
